Storz 어댑터를 사용하는 방법?

Storz 어댑터란 무엇입니까?

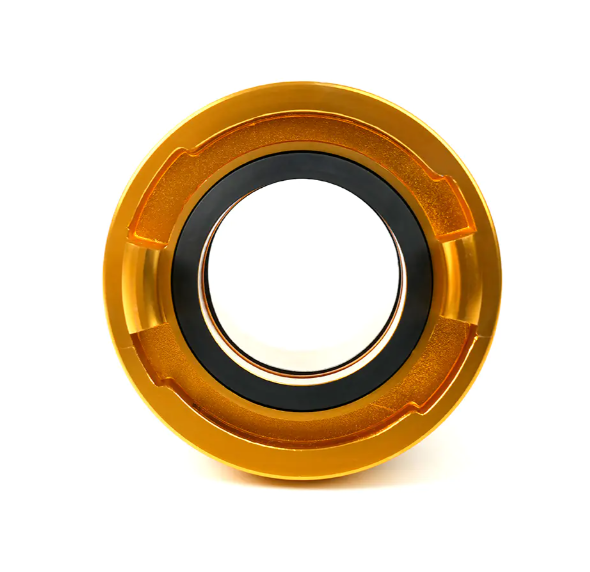

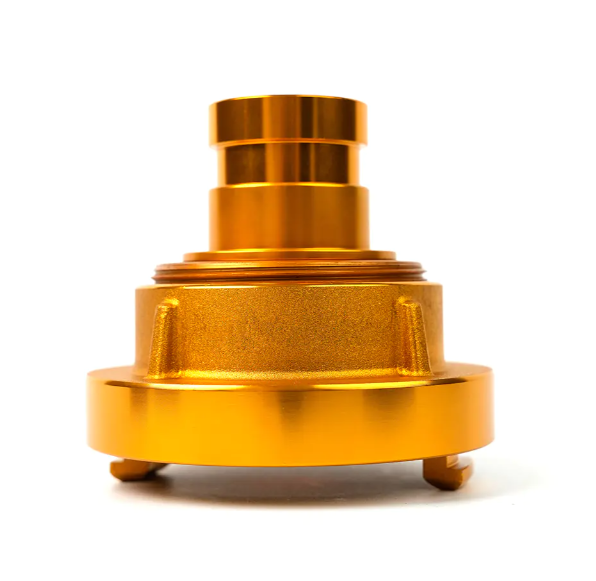

Storz 어댑터 Storz 커넥터 또는 Storz 퀵 커플링으로도 알려진 는 화재 방지, 산업 및 농업 분야에 널리 사용되는 매우 효율적인 연결 시스템입니다. 핵심 기능은 독특한 러그 디자인(일반적으로 2~3개의 러그)으로, 연결 프로세스가 매우 빠르고 쉽습니다. 기존 스레드 커넥터와 달리 Storz 커넥터는 두 커넥터를 정렬하고 밀어 넣은 다음 부드럽게 회전하여 제자리에 고정하면 원활하고 누출 방지 연결이 이루어집니다.

Storz 어댑터의 주요 기능은 어댑터 역할을 하여 다양한 표준 및 유형의 커넥터를 연결하거나 변환하는 것입니다. 이는 이전에 호환되지 않았던 인터페이스 간의 연결 문제를 해결하고 장비 호환성을 달성하기 위한 핵심 구성 요소입니다.

Storz 어댑터는 어떻게 작동합니까?

Storz 어댑터는 "클릭 앤 홀드" 메커니즘을 기반으로 작동합니다.

정렬: 연결할 두 커넥터의 러그와 홈을 정렬합니다(예: Storz 수형 및 Storz 암형 또는 표준 Storz 커넥터가 있는 Storz 어댑터).

밀어넣기: 두 커넥터의 밀봉 표면을 완전히 함께 밀어 넣습니다. 밀봉 개스킷은 일반적으로 커넥터 내부에 제공되어 단단히 밀봉됩니다.

회전: 러그가 완전히 맞물려 제자리에 고정될 때까지 커넥터 중 하나를 시계 방향으로 약 120도(1/3바퀴) 회전시키십시오(또는 특수 렌치를 사용하십시오).

이 빠른 잠금 메커니즘은 고압 호스 및 유체 전달 시스템에 이상적입니다.

Storz 어댑터를 사용하여 다양한 표준 커넥터를 연결하는 방법은 무엇입니까?

Storz 어댑터 사용의 핵심 가치는 서로 다른 시스템 간의 호환성을 가능하게 하는 변환 기능에 있습니다.

1. Storz에서 스레드 연결(예: BSP 또는 NPT)까지

표준 Storz 피팅이 있는 소방 호스 커넥터를 나사식 배출구가 있는 펌프나 소화전에 연결해야 하는 경우 Storz-to-thread 어댑터가 필요합니다.

올바른 어댑터를 선택하세요. 어댑터의 한쪽 끝이 올바른 Storz 크기(예: DN50/2")이고 다른 쪽 끝이 일치하는 스레드 사양(예: 2" BSP 내부 스레드)인지 확인하세요.

스레드 엔드 연결: 씰링 테이프(예: PTFE 테이프)로 어댑터의 나사산 끝을 감싸고 대상 장비(펌프 또는 소화전)의 나사산 포트에 나사로 고정합니다.

Storz 끝 연결: Storz 소방 호스 커넥터를 어댑터의 Storz 포트에 밀어 넣은 다음 회전하여 잠급니다.

2. 다양한 크기의 Storz 피팅 연결

장비와 호스의 Storz 피팅 크기가 다른 경우 축소/확대 Storz 어댑터가 필요합니다.

더 큰 크기 끝 연결: 어댑터의 더 큰 크기의 Storz 끝을 해당하는 더 큰 피팅에 연결하고 잠급니다.

더 작은 크기 끝 연결: 호스의 더 작은 크기의 Storz 피팅을 어댑터의 더 작은 크기의 포트에 밀어 넣은 다음 회전하여 잠급니다.

3. 다른 빠른 연결 표준(예: 플랜지 또는 캠록)에 연결

일부 산업 응용 분야에서는 Storz 커넥터를 Camlock 또는 플랜지와 같은 다른 표준 피팅에 연결해야 할 수도 있습니다. 이 경우 Storz-Camlock 어댑터 또는 Storz-Flange 어댑터가 필요합니다. 작동 절차는 어댑터를 통해 두 시스템을 연결하는 스레드 연결과 유사합니다.

Storz 어댑터 사용의 장점 및 주의사항

장점:

• 신속한 연결: 빠른 작동으로 비상 대응 및 산업 생산에서 귀중한 시간을 절약할 수 있습니다.
• 높은 신뢰성: 단단히 잠기고 밀봉성이 뛰어나며 고압에도 잘 견딥니다.
• 다양성: 어댑터로서 다양한 표준 커넥터에 쉽게 연결되어 장비 활용도가 향상됩니다.



주의사항:

• 크기 일치: Storz 커넥터는 다양한 공칭 직경(예: DN50, DN65, DN100)으로 제공됩니다. Storz 어댑터를 사용할 때 어댑터의 Storz 크기가 기존 Storz 커넥터와 일치하는지 확인하세요.


• 씰링 개스킷: 밀봉 개스킷이 손상되지 않고 올바르게 설치되었는지 확인하십시오. 이는 누출 방지 연결에 매우 중요합니다.


• 유지보수: 안전하고 안정적인 연결을 보장하기 위해 소방 호스 커넥터와 어댑터의 러그에 마모나 손상이 있는지 정기적으로 검사하십시오.



올바르게 선택하고 사용함으로써 Storz 어댑터 , 다양한 유체 이송 장비를 효율적이고 안전하게 연결하여 화재 비상 상황과 일상적인 산업 운영 모두에 뛰어난 성능을 제공할 수 있습니다.
