Storz 커플링에는 어떤 유형이 있나요?

Storz 커플링(일반적으로 캠 잠금 커플링 또는 독일 퀵 커플링이라고도 함)은 간단한 작동, 안정적인 연결 및 높은 호환성으로 인해 화재 방지, 수처리, 화학, 농업 및 산업용 유체 운송 분야에서 널리 사용되는 빠른 연결 커플링입니다. 이 장치는 추가 잠금 메커니즘 없이 간단히 삽입하고 회전(보통 120° 또는 90°)하여 밀봉 연결을 달성하는 두 개의 동일한 클로형 피팅으로 구성되어 효율성과 안전성을 크게 향상시킵니다.

Storz 커플링의 분류

기본 디자인과 작동 원리는 Storz 커플 링 즉, 발톱(또는 귀)과 해당 캠 구조를 통해 빠른 잠금이 이루어집니다. 연결 형태와 재료에 따라 다양한 방식으로 분류되어 다양한 유체 운송 요구 사항을 충족할 수 있습니다.

1. 접속단자에 따른 분류(가장 일반적인 형태)

이는 Storz 커플링이 다른 장비나 배관에 연결되는 방식을 결정하는 가장 중요한 분류 방법입니다.

Storz 호스 커플링:

응용 프로그램: 직접 연결하는 데 사용됩니다. Storz 커플 링 소방 호스, 산업용 호스 또는 농업용 관개 호스에 사용됩니다.

특징: 일반적으로 호스 테일(생크)이 포함되어 있으며 클램프나 클립으로 호스에 고정되어 있으며 유체 연결 시스템의 핵심 구성 요소입니다.

Storz 스레드 커플링:

응용 분야: Storz 커플링을 표준 나사산이 있는 파이프, 밸브 또는 펌프의 입구 및 출구에 연결하는 데 사용됩니다.

유형: 암나사 및 수나사 커플 링으로 구분됩니다. 일반적인 스레드 표준에는 BSP, NPT 등이 포함됩니다. 이 유형은 빠른 변환 및 시스템 통합을 가능하게 하는 핵심입니다.

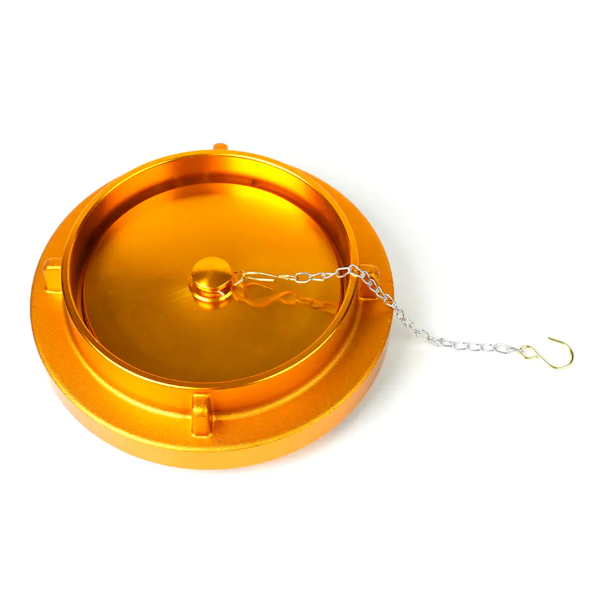

Storz 블랭크 캡/플러그:

응용 프로그램: 사용되지 않은 밀봉에 사용됩니다. Storz 커플 링 유체 누출이나 오염 물질이 유체 시스템에 유입되는 것을 방지하려면 배출구 또는 호스 끝 부분을 닫으십시오.

특징: 안정적인 밀봉 성능을 위해 밀봉 링이 장착되어 있습니다.

2. 재료별 분류

Storz 커플링의 내식성과 내구성은 주로 제조 재료에 따라 달라지며 이는 특정 매체에서의 적용에 직접적인 영향을 미칩니다.

알루미늄 합금 Storz 커플링:

특징: 가볍고 비용 효율적이며 내식성이 우수합니다.

응용 분야: 소방 장비, 수처리 및 일반 산업용 유체 운송에서 가장 일반적으로 발견됩니다.

황동/청동 Storz 커플링:

특징: 고강도, 내식성, 고온 저항 및 스파크 저항.

응용 분야: 해양 환경, 석유 및 가스 산업, 더 높은 내구성이 요구되는 응용 분야에 적합합니다.

스테인레스 스틸 Storz 커플링:

특징: 화학적 내식성이 우수하고 강도가 높습니다.

응용 분야: 화학, 식품 가공, 제약 등 위생 및 매체 호환성에 대한 요구 사항이 매우 높은 산업에서 널리 사용됩니다.

Storz 커플 링s made of polypropylene (PP) or nylon and other plastics:

특징: 매우 가볍고, 내약품성이 우수하며, 가격이 저렴합니다.

응용 분야: 농업용 관개, 저압 수처리 및 특정 특수 화학 물질의 운송.

사양 및 호환성

Storz 커플링의 주요 특징은 호환성입니다. 사양은 파이프 직경이 아니라 러그 간격(또는 캠 간격)에 따라 결정됩니다. 러그 간격이 동일하다면 다양한 제조업체의 Storz 커플링과 다양한 끝단 유형(예: 호스 피팅 및 플러그)을 상호 연결할 수 있습니다.

일반적인 클로 간격은 다음과 같습니다.

• 52mm(D 사이즈, DN25/DN32 호스용)
• 66mm(C 사이즈, DN38/DN50 호스용)
• 89 mm(B 사이즈, DN65 호스용)
• 133mm(A 사이즈, DN100/DN110 호스용)



적절한 Storz 커플링을 선택하려면 먼저 상호 연결을 보장하는 데 필요한 크기(클로 간격)를 결정하십시오. 둘째, 전달되는 매체의 특성, 압력 및 온도를 기준으로 가장 적합한 재질(예: 알루미늄, 스테인레스 스틸) 및 연결 유형(예: 호스 테일 또는 스레드)을 선택합니다. 비상 화재 연결이든 일상적인 산업용 유체 제어이든 Storz 커플링은 효율적이고 안전한 연결을 달성하는 데 이상적입니다.
