Storz 소방 호스 커플 링을 사용하고 선택하는 방법은 무엇입니까?

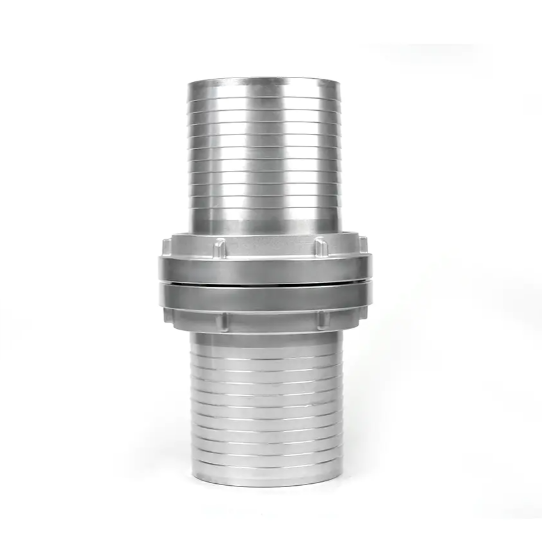

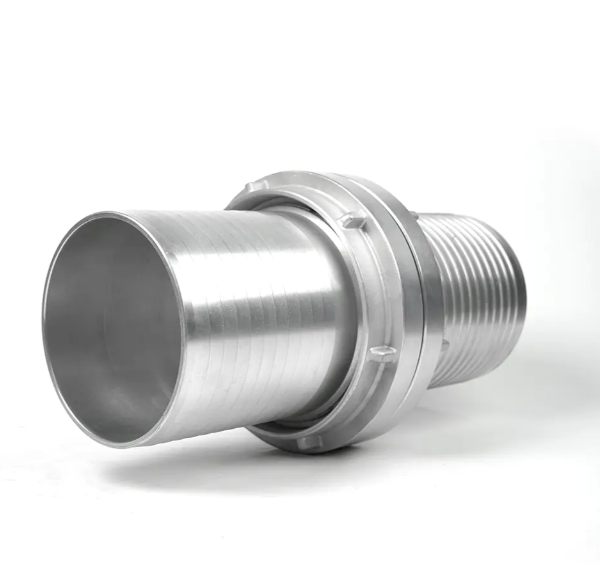

에이 Storz 소방 호스 커플 링 두 개의 동일한 반쪽을 나사산 없이 결합할 수 있는 대칭형 무성 캠 앤 그루브 커넥터입니다. 일치하는 수형 및 암형 끝이 필요한 나사식 커플링과 달리, 동일한 공칭 크기의 두 Storz 커플링은 즉시 연결됩니다. 1/4 회전 회전 . 이 설계는 유럽, 북미 및 기타 지역의 소방서, 산업 시설 및 공항 구조 서비스에서 사용되는 전 세계 신속한 화재 진압 배치를 위한 표준 선택입니다.

올바른 Storz 커플링을 선택하는 것은 세 가지 핵심 요소에 따라 달라집니다. 공칭 직경, 재료 및 압력 등급 . 이를 올바르게 수행하면 극한의 소방 작업 조건에서도 누출 없는 성능이 보장됩니다.

이해 스토르츠 커플링 각각의 크기와 사용 시기

Storz 커플링은 다음과 같이 분류됩니다. 공칭 직경(DN) , 이는 외부 직경이 아닌 커플링의 내부 보어 크기를 나타냅니다. 표준 크기 범위는 DN 25부터 DN 150까지이며 각각 특정 흐름 요구 사항에 적합합니다.

유럽 및 DIN 14307 표준을 따르는 국가에서는 DN 52 및 DN 75 시 소방서에서 가장 널리 비축된 크기입니다. 북미에서는 2.5인치(약 DN 65) 및 4인치(약 DN 100) Storz 버전이 소화전 배출구 및 펌프 배출구에서 일반적입니다.

Storz 커플링을 올바르게 연결하고 분리하는 방법

연결 절차는 간단하지만 기술이 중요합니다. 특히 압력이 가해지거나 시야가 좋지 않은 상황에서는 더욱 그렇습니다. 안정적이고 누출 없는 접합을 위해 다음 단계를 따르십시오.

두 개의 Storz 커플링 연결

1. 결합하기 전에 결합 표면과 밀봉 개스킷에 잔해, 절단 또는 변형이 있는지 검사하십시오.
2. 에이lign the two couplings face-to-face so the 러그(귀) 인터록 — 한쪽의 돌출된 캠이 다른 쪽의 해당 홈으로 미끄러져 들어갑니다.
3. 커플링 하나 회전 시계 방향으로 약 90° 잠금 멈춤쇠가 제자리에 고정되는 느낌이나 소리가 들릴 때까지.
4. 두 부분을 부드럽게 당겨서 연결을 확인하십시오. 잠긴 Storz 커플링은 수동 장력 하에서 분리되지 않습니다.
5. 개스킷이 수평으로 안착되어 있고 원주 주변에 가장자리가 노출되지 않았는지 확인하십시오.

잔압 상태에서의 분리

라인에 압력이 가해진 상태에서 Storz 피팅을 분리하려고 시도하지 마십시오. 잔여 압력은 다음과 같습니다. 0.5바 부상을 입을 수 있을 만큼 충분한 힘으로 커플링이 풀릴 수 있습니다. 항상 라인을 빼내고 압력이 0인지 확인한 다음 절반을 회전시킵니다. 시계 반대 방향으로 90° 분리하다.

귀하의 운영 환경에 적합한 재료 선택

Storz 커플링은 여러 재료로 제조되며 각각 배치 환경, 무게 예산 및 화학 물질 노출 위험에 따라 뚜렷한 장점을 갖습니다.

• 에이luminum alloy (most common): DN 52–DN 100의 경우 약 0.3–1.2kg으로 가볍고 내부식성이 있으며 최대 16bar의 압력에 적합합니다. 무게를 줄여 취급 속도를 향상시키는 이동식 소방 장비에 이상적입니다.
• 스테인레스 스틸(AISI 304/316): 영구 설치, 해수 노출 또는 화학 공장 환경에 가장 적합한 선택입니다. 알루미늄보다 무겁지만 작동 압력이 더 높은 등급 — 일반적으로 최대 25바 - 염화물 부식에 강합니다.
• 황동: 유산 시스템 및 특정 산업 응용 분야에 사용됩니다. 뛰어난 내식성과 기계 가공성을 제공하지만 상당한 무게를 추가합니다. 현대 소방서에서는 덜 일반적입니다.
• 폴리머/고강도 복합재: 경량 구급 호스 릴 및 야생 지역 소방 키트를 위한 새로운 옵션입니다. 일반적으로 다음으로 제한됩니다. 10bar 이하 근무 압력.

대부분의 구조적 소방 및 도시 물 공급 분야의 경우, DIN 14307 또는 EN 1947을 준수하는 알루미늄 Storz 커플링 무게, 강도, 비용의 최적 균형을 나타냅니다.

압력 등급과 실제 의미

Storz 커플링에는 두 가지 주요 압력 명칭이 있습니다. 공칭 작동 압력(PN) 그리고 테스트 압력 . 테스트 압력은 일반적으로 1.5× 작동 압력 , 정수압 공장 테스트 중에 검증되었습니다.

에이lways select a coupling rated for 시스템의 최대 작동 압력보다 최소 25% 높음 . 펌프 부스트 이전에도 정압이 12bar를 초과할 수 있는 고층 건물 스탠드파이프 시스템의 경우 스테인리스강 커플링을 적극 권장합니다.

개스킷 선택: 가장 간과되는 요소 스토르츠 커플링 성능

내부 평면 개스킷은 Storz 커플링의 유일한 밀봉 요소이므로 상태와 재료 선택이 중요합니다. 마모되었거나 호환되지 않는 개스킷은 Storz 유출의 주요 원인 서비스 중.

• EPDM(에틸렌 프로필렌 디엔 단량체): 물 서비스를 위한 표준 선택입니다. −40°C ~ 120°C의 온도 범위에서 사용 가능합니다. 물, 폼 농축물 및 순한 세척제와 호환됩니다.
• NBR/니트릴: 광유 또는 석유 기반 액체가 존재할 수 있는 곳에 사용하십시오(예: 연료 유출 억제 또는 정유 응용 분야). 오존이 풍부한 환경에는 적합하지 않습니다.
• 실리콘: 증기 또는 과열수 세척과 같은 120°C 이상의 고온 응용 분야. EPDM에 비해 기계적 내구성이 낮습니다.
• PTFE: 매우 넓은 pH 범위에 걸친 내화학성. 공격적인 산업용 유체에 적합하지만 저온 흐름 변형을 방지하려면 정밀한 설치가 필요합니다.

개스킷은 사용하기 전에 항상 검사해야 하며 표면 균열, 영구 압축 영구 변형 또는 가장자리 변형이 눈에 띄는 경우 교체해야 합니다. Storz 개스킷에 석유 기반 그리스를 바르지 마십시오. , 이는 EPDM 및 NBR을 저하시키기 때문입니다. 실리콘 기반 윤활제나 일반 물만 사용하십시오.

구매할 때 찾아야 할 표준 및 인증

소방용으로 제작된 Storz 커플링은 치수 공차, 재료 사양 및 압력 테스트 요구 사항을 정의하는 인정된 표준을 준수해야 합니다. 비준수 커플링은 유사해 보이지만 인증된 장비와 안정적으로 연동되지 않을 수 있습니다.

• DIN 14307(독일/유럽에서 널리 채택됨): DN 25~DN 150의 알루미늄 Storz 커플링에 대한 치수 및 재료 요구 사항을 다루는 기본 표준입니다.
• EN 1947: EU 회원국 전체에 걸쳐 DIN 14307 요구 사항을 조화시키는 소방 호스 커플링에 대한 유럽 표준입니다. 현지 조달 규정에서 요구하는 CE 마크를 찾아보십시오.
• NFPA 1963(미국): 북미 부서에서 사용되는 Storz 유형 피팅을 포함한 소방 호스 연결을 관리합니다. 러그 형상, 스레드 등가물 및 테스트 프로토콜을 지정합니다.
• 에이S 4484 (Australia): 에이ustralian standard for fire hose couplings referencing Storz dimensions adapted to local fire service requirements.

기관 또는 정부의 소방용으로 구매할 때는 항상 다음 사항을 요청하십시오. 제조업체의 재료 인증서 및 수압 테스트 보고서 설치 전에 준수 여부를 확인하십시오.

유지보수, 검사 및 보관 모범 사례

에이 Storz coupling that is well maintained will reliably function for 10~20년 정기 서비스 중. 유지 관리 루틴은 간단하지만 일관성이 있어야 합니다.

에이fter Each Use

• 깨끗한 민물로 헹구어 염분, 폼 농축 잔여물 또는 침전물을 제거합니다.
• 알루미늄 합금 표면의 부식을 방지하기 위해 보관하기 전에 완전히 건조시키십시오.
• 개스킷 표면을 UV 노출 및 물리적 손상으로부터 보호하려면 더스트 캡을 교체하십시오.

정기점검 체크리스트

• 러그 형상을 확인하십시오. 구부러지거나 변형된 러그는 완전한 90° 회전을 방해하고 압력을 가할 때 우발적으로 분리될 수 있습니다.
• 두 개의 동일한 장치를 연결하고 확실히 맞물리는지 확인하여 잠금 멈춤쇠를 테스트합니다.
• 연결 중에 개스킷을 절단할 수 있는 긁힌 자국이나 내장된 모래가 있는지 개스킷 안착 홈을 검사하십시오.
• 매년 정수압 테스트를 실시합니다. 1.5× 작동 압력 중요한 생명 안전 시스템에 사용되는 커플링용.

보관 조건

Storz 커플링은 직사광선(EPDM 개스킷 품질 저하), 석유 제품 및 -20°C 미만의 온도에서 장기간 보관하지 마십시오. 호스 랙에 수평으로 매달아 보관하면 커플링이 서로 쌓일 때 발생할 수 있는 러그 이어의 충격 손상을 방지할 수 있습니다.

커플링 시스템을 혼합할 때 일반적인 어댑터 구성

실제로 소방서는 혼합 커플링 표준을 사용하여 장비를 운영하는 경우가 많습니다. 특히 시립 소화전 네트워크, 상호 지원 파트너 또는 스레드 또는 순간 커플링을 사용하는 기존 인프라와 통합할 때 더욱 그렇습니다. Storz-다른 어댑터는 이 문제를 해결합니다.

• Storz - BSP 스레드(영국 표준 파이프): 에이llows Storz hose to connect to threaded hydrant outlets or pump ports. Available in male and female BSP configurations, typically 1½" to 4" BSP.
• Storz-NH 스레드(미국 내셔널 호스): 북미 장치가 Storz 장착 공급 라인과 인터페이스할 때 필요합니다. 2½" NH - 2.5" Storz 어댑터는 국경 간 또는 공항 상호 지원 키트에서 가장 일반적인 것 중 하나입니다.
• Storz DN 75 - DN 52 감속기: 에이 reducing adapter that steps down supply-line diameter for attack hose deployment without requiring a separate wye divider.
• Storz에서 camlock으로: Camlock(C/E 유형) 피팅은 공정 장비의 표준이지만 소방 호스 연결에는 Storz를 사용하는 산업 환경에 사용됩니다.

에이lways specify the 정확한 입구 및 출구 커플링 유형, 크기 및 압력 등급 어댑터를 주문할 때. 어댑터의 압력 등급이 일치하지 않으면 고유량 드릴 중에 고장이 자주 발생합니다.
