Storz 잠금 커플링에 대해 알아야 할 모든 것

에이 스토르츠 잠금 커플 링 표준화된 대칭형 1/4회전 캠 잠금 커넥터는 소방, 산업용 유체 이송 및 응급 서비스에 널리 사용되어 도구가 필요 없으며 누출 방지 호스 연결을 빠르게 생성하는 데 사용됩니다. 커플링의 양쪽 끝이 동일하므로 수 피팅과 암 피팅을 구별할 필요가 없습니다. 정렬하고 밀고 90° 비틀기만 하면 잠깁니다. 이 디자인은 고압 상황에서 연결 시간을 획기적으로 줄여주며 세계에서 가장 신뢰받는 커플링 시스템 중 하나입니다.

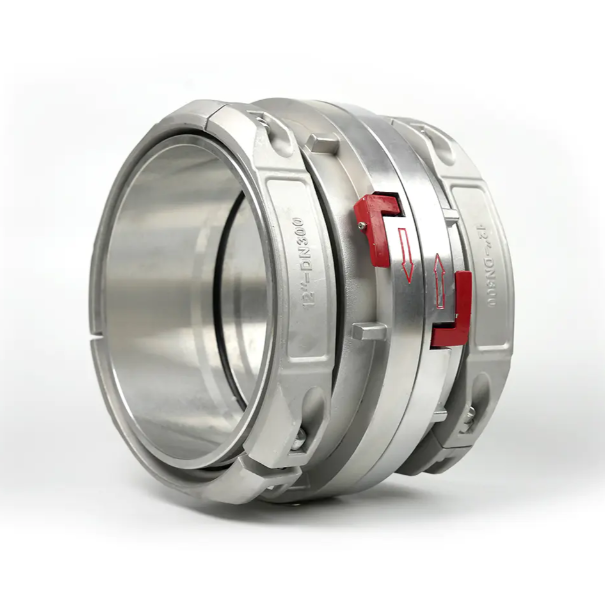

무엇입니까? Storz 잠금 커플링 그리고 어떻게 작동하나요?

1882년 Carl August Guido Storz가 발명한 Storz 커플링은 소방의 중요한 문제인 호스 커넥터 불일치를 해결하기 위해 설계되었습니다. 기존의 나사형 커플링에서는 수형과 암형 끝부분이 일치해야 했기 때문에 비상 상황에서는 서로 다른 부서나 소스의 호스를 연결하는 것이 불가능한 경우가 많았습니다.

Storz 시스템은 대칭형 러그 앤 캠 잠금 메커니즘 . 각 커플링 끝부분에는 두 개의 러그와 해당 캠 슬롯이 있습니다. 두 끝이 합쳐지면 러그가 반대쪽 캠 슬롯으로 미끄러집니다. 그런 다음 90° 회전하면 제자리에 고정되고 고무 개스킷이 압축되어 방수 밀봉이 생성됩니다.

주요 운영 기능은 다음과 같습니다.

• 도구가 필요 없이 3초 이내에 연결이 완료됩니다.
• 잔압이 있어도 연결 및 분리 가능
• 대칭 디자인: 양쪽 끝은 상호 교환 가능
• 통합된 회전 장치로 연결부를 풀지 않고도 호스가 자유롭게 회전할 수 있습니다.

표준 크기 및 압력 등급

Storz 커플링은 다양한 유량 및 압력 요구 사항에 맞게 표준화된 다양한 크기로 제조됩니다. 크기 명칭은 연결되는 호스나 파이프의 공칭 내경을 나타냅니다.

는 52mm 크기가 가장 널리 사용됩니다. 전 세계적으로 구조적 소방 활동에 참여하고 있습니다. 커플링은 EN 1775 및 유사한 표준에 따라 인증을 받기 위해 작동 압력의 최소 1.5배로 테스트되어야 합니다.

Storz 커플링 구성에 사용되는 재료

는 choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

에이luminum Alloy

는 most common material for firefighting applications. Aluminum Storz couplings are 경량(일반적으로 황동 등가물보다 30~50% 가벼움) , 대부분의 환경에서 부식에 강하고 피로 조건에서 취급이 용이합니다. 해수나 산성이 높은 유체에는 사용하기 적합하지 않습니다.

황동

황동 Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

스테인레스 스틸

가장 까다로운 산업, 화학, 제약 환경에서 사용됩니다. 스테인레스 스틸 커플링은 공격적인 화학 물질, 고온 및 극심한 기계적 응력을 견뎌냅니다. 가장 무거운 옵션이지만 열악한 조건에서 가장 긴 서비스 수명을 제공합니다.

개스킷 유형 및 밀봉 성능에서의 역할

는 gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM(에틸렌 프로필렌 디엔 단량체): 물 및 소방 분야의 표준입니다. UV, 오존 및 최대 120°C의 증기에 대한 저항력이 있습니다.
• NBR(니트릴 부타디엔 고무): 석유계 유체, 오일, 연료에 적합합니다. 탄화수소에 내성이 있지만 오존에 노출되면 성능이 저하됩니다.
• FKM(바이톤): 공격적인 화학물질, 최대 200°C의 고온 및 농축된 산을 처리합니다. 화학 및 산업 분야에서 사용됩니다.
• 실리콘: 식품 등급 응용 분야 및 고온 증기 라인. 필요한 경우 FDA 규정을 준수합니다.

개스킷은 사용하기 전에 항상 검사해야 하며 균열, 변형 또는 경화된 경우 교체해야 합니다. 에이 failed gasket is the leading cause of Storz coupling leakage in field conditions.

산업 전반의 주요 애플리케이션

Storz 잠금 커플링 소방 서비스 외에도 잘 사용됩니다. 빠른 연결과 표준화된 설계로 빠른 유체 전달이 필요한 모든 곳에 이상적입니다.

소방 및 응급 서비스

이는 기본 응용 프로그램으로 남아 있습니다. 40개국 이상의 소방서에서 Storz를 표준 호스 커플링으로 사용하고 있습니다. 소화전 연결, 기기 콘센트 및 호스 간 연결은 모두 Storz 커플링을 사용합니다. 대칭형 설계를 통해 모든 소방관은 호환성 문제 없이 모든 호스를 소화전에 연결할 수 있습니다.

산업용 유체 이송

화학 공장, 정유소 및 가공 시설에서는 저장 탱크와 운송 차량 사이에 물, 용제 및 비침해성 화학 물질을 전달하기 위해 Storz 커플링을 사용합니다. 도구가 필요 없는 작업으로 적재 및 하역 작업 중 처리 시간이 단축됩니다.

에이griculture and Irrigation

대규모 관개 시스템에서는 수도 본관과 펌프 배출구를 신속하게 연결하기 위해 Storz 커플링을 사용합니다. 75mm 및 100mm 크기는 최소한의 압력 강하로 높은 유속이 요구되는 현장 응용 분야에서 일반적입니다.

광업 및 터널링

지하 환경에서는 화재 진압 및 배수 시스템을 위한 빠르고 안정적인 연결이 필요합니다. Storz 커플링은 내구성과 먼지가 많고 습하며 제한된 조건에서 작동하는 능력 때문에 선호됩니다.

건설 및 토목공학

건설 현장의 임시 물 공급 라인, 콘크리트 혼합 작업 및 탈수 응용 분야 모두 Storz 커플링의 휴대성과 상호 교환 가능성의 이점을 누리고 있습니다.

Storz와 기타 Quick-Connect 커플링 시스템 비교

Storz가 대체 커플링 시스템과 어떻게 비교되는지 이해하면 해당 응용 분야에 적합한 솔루션을 선택하는 데 도움이 됩니다.

관련 표준 및 인증

전문 분야에 사용되는 Storz 커플링은 상호 운용성과 안전성을 보장하기 위해 해당 표준을 준수해야 합니다. 가장 널리 참조되는 표준은 다음과 같습니다.

• DIN 14307: 소방에 사용되는 Storz 커플링의 치수 및 성능 요구 사항을 정의하는 독일 표준입니다. 유럽 ​​전역에서 널리 채택되었습니다.
• EN 1775: 커플링 요구 사항을 포함한 소방 호스 시스템에 대한 유럽 표준입니다.
• NFPA 1963: 소방 호스 연결에 대한 미국 표준입니다. 미국에서는 일반적으로 NST(National Standard Thread)를 사용하지만 현재 많은 미국 부서에서는 대구경 공급 라인용 Storz 어댑터를 보유하고 있습니다.
• 에이S 2419.1: 에이ustralian standard covering fire hydrant installations, including Storz coupling specifications.

에이lways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

검사, 유지보수 및 서비스 수명

적절한 유지 관리는 서비스 수명을 연장하고 가장 중요한 순간에 안정적인 성능을 보장합니다. 잘 관리된 알루미늄 Storz 커플링은 오래 지속될 수 있습니다. 10~20년 이상 정상적인 소방 서비스 중.

정기점검 체크리스트

• 개스킷에 균열, 경화, 팽창 또는 변형이 있는지 확인하십시오. 사용량이 많은 환경에서는 매년 또는 더 자주 교체하십시오.
• 완전한 맞물림을 방해할 수 있는 마모, 버 또는 변형이 있는지 러그와 캠 슬롯을 검사합니다.
• 회전 움직임을 확인하십시오. 뻣뻣함이나 갈림 없이 자유롭게 회전해야 합니다.
• 커플링 본체, 특히 러그 베이스 주변에 부식, 구멍 또는 균열이 있는지 확인하세요.
• 결합 커플링과의 커플링 결합 테스트 - 연결은 1/4회전으로 단단히 고정되어야 하며 고의적인 노력 없이는 덜거덕거리거나 풀리지 않아야 합니다.

유지 관리 모범 사례

• 바닷물이나 화학물질에 노출된 후에는 깨끗한 물로 청소하세요.
• 에이pply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• 커플링 표면에 이물질이 들어가는 것을 방지하기 위해 보호 캡을 설치한 상태로 커플링을 보관하십시오.
• 몸체에 금이 갔거나 러그가 벗겨졌거나 스위블이 고착된 커플링은 사용하지 말고 현장에서 구조적 손상을 수리하지 마십시오.

에이dapters and Accessories for Storz Systems

에이 comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• Storz-BSP/NPT 스레드 어댑터: 에이llow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• Storz-Camlock 어댑터: Storz 소방 호스와 Camlock 산업용 시스템 간의 브릿지 호환성
• 커플링 감소: 공칭 크기가 다른 두 개의 Storz 커플 링(예: 75mm 공급 호스를 52mm 공격 호스에 연결)
• 빈 캡 및 플러그: 운송 및 보관 중에 사용하지 않는 콘센트를 밀봉하거나 커플링 끝부분을 열어두십시오.
• Storz 입구가 있는 압력 게이지: 커플링 연결 지점에서 공급 압력 모니터링용
• 잠금 클램프 및 고정 장치: 에이dditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

일반적인 문제 및 문제 해결

잘 관리된 Storz 커플링이라도 현장에서는 문제가 발생할 수 있습니다. 가장 자주 발생하는 문제와 그 원인은 다음과 같습니다.

커플링이 완전히 잠기지 않음

캠 슬롯의 잔해, 마모되거나 손상된 러그 또는 면이 만나는 것을 방해하는 부풀어 오른 개스킷으로 인해 발생합니다. 캠 슬롯을 청소하고, 러그를 검사하고, 개스킷 두께를 확인하십시오. 마모되거나 손상된 구성 요소를 교체하십시오.

연결 지점의 누출

에이lmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

가압 후 분리가 어려운 커플링

잔압으로 인해 커플링이 잠금 위치에 갇히게 됩니다. 연결을 끊기 전에 항상 압력을 빼십시오. 강제로 분리하는 도구를 사용하여 커플링 본체를 두드리지 마십시오. 이렇게 하면 러그와 캠 슬롯이 손상됩니다.

회전이 눌리거나 뻣뻣함

부식, 오염 또는 윤활 부족으로 인해 발생합니다. 침투성 실리콘 윤활제를 바르고 점차적으로 스위블을 작동시킵니다. 스위블이 계속 눌려 있으면 서비스를 중단하십시오. 회전하지 않는 스위블은 호스 뒤틀림을 유발하고 흐름 효율성을 감소시킵니다.

귀하의 응용 분야에 적합한 Storz 커플링 선택

가장 적절한 Storz 커플링 사양을 식별하려면 다음 결정 사항을 사용하십시오.

1. 필요한 유량과 작동 압력을 결정합니다. — 과도한 압력 강하 없이 유량 요구 사항을 충족하는 공칭 크기를 선택합니다.
2. 이송되는 유체 식별 — 그에 따라 재질(알루미늄, 황동, 스테인리스)과 개스킷 유형(EPDM, NBR, FKM)을 선택합니다.
3. 적용 가능한 규격을 확인하세요 — 커플링이 해당 지역 또는 산업에서 요구되는 치수 및 압력 표준을 충족하는지 확인하십시오.
4. 운영 환경을 고려 — 해양 또는 화학 환경에서는 더 높은 등급의 재료가 필요합니다. 무게에 민감한 애플리케이션은 알루미늄을 선호합니다.
5. 에이ssess compatibility with existing systems — 어댑터가 필요한 경우 어댑터 호환성을 확인하고 추가 압력 강하 페널티가 발생하지 않는지 확인하십시오.
6. 끝 연결 유형 확인 — 커플링이 호스, 파이프 또는 장비에 어떻게 부착될지 결정합니다(크림프, 호스 생크, 나사형, 플랜지형)
