어댑터 커플링에 결함이 있는지 확인하는 방법은 무엇입니까?

다음 사항을 확인하려면 어댑터 커플링 결함이 있다, 물리적 손상, 씰 무결성, 잠금 메커니즘 기능 및 압력 하에서 누출 없는 성능을 체계적으로 검사합니다. .대부분의 결함은 커플링을 다시 사용하기 전에 육안 검사, 수동 기능 테스트 및 제어된 압력 테스트를 조합하여 식별할 수 있습니다.

무엇을 이해 어댑터 커플링 해야 할 일과 실패하는 부분

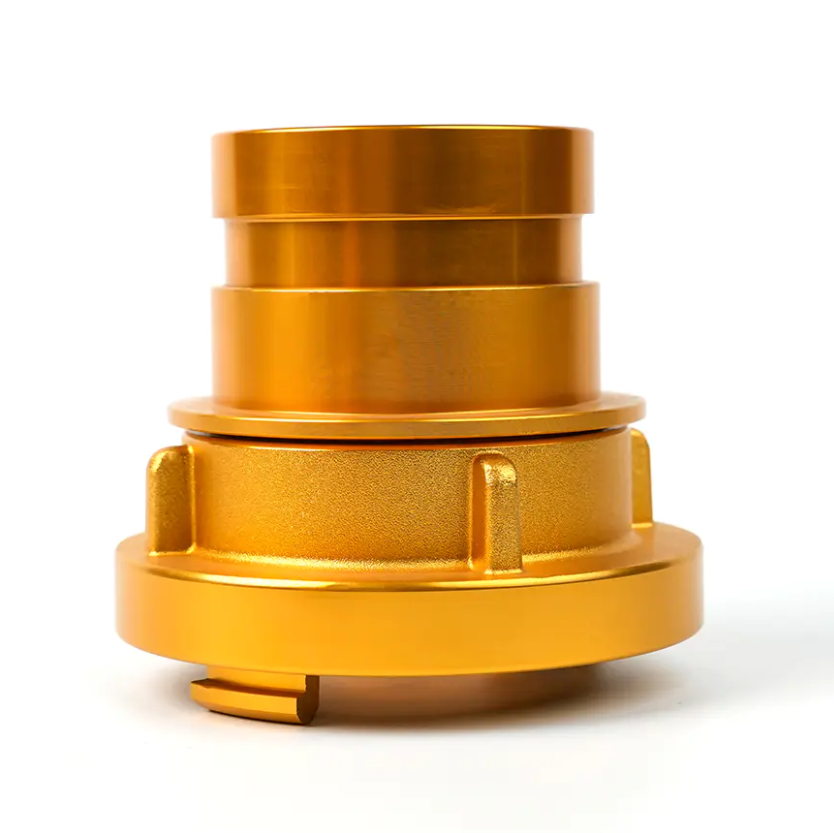

어댑터 커플링은 연결된 부품을 수정하지 않고도 두 개의 서로 다른 커플링 표준을 결합할 수 있는 전환 피팅입니다. 일반적인 유형은 다음과 같습니다.

• 독일어 - Storz(남성/여성) — 독일 순간 커플링 표준과 Storz 대칭 커플링 시스템 간을 변환합니다.
• 독일어에서 임업으로 — 표준 독일 커플 링을 산림 소방 호스 피팅에 연결합니다.
• 독일어에서 독일어로 자동 잠금 — 자동 잠금 고정 장치가 추가된 표준 독일 커플링.
• 독일어에서 플랜지로 — 독일 표준 호스 커플링을 플랜지 파이프 또는 장비 입구에 연결합니다.
• 독일어에서 다중 치아로 — 다중 톱니 캠 앤 그루브 스타일 피팅을 사용하여 독일 커플링 시스템을 연결합니다.
• Storz 수컷에서 Storz 암컷으로 / Storz에서 임업으로 — Storz 변형 간 또는 Storz에서 임업용 호스 표준으로 변환합니다.

어댑터 커플링은 두 개의 서로 다른 기계 시스템을 연결하기 때문에 다음 위치에서 응력을 받습니다. 두 연결 지점을 동시에 . 가장 일반적인 고장 위치는 밀봉 개스킷, 잠금 톱니 또는 러그, 본체(특히 표준 사이의 전환 영역) 및 부식이나 충격 손상을 나타낼 수 있는 외부 표면 마감입니다.

단계별 육안 검사 절차

적절한 조명 하에서 철저한 육안 검사로 모든 점검을 시작하십시오. 이 단계는 비용이 전혀 들지 않으며 기능 테스트가 시작되기 전에 명백한 결함의 대부분을 포착합니다.

커플링 본체 검사

• 찾아보세요 균열, 골절 또는 균열 특히 러그, 귀 및 두 커플링 표준 사이의 전환 어깨 주변에 있습니다.
• 확인하세요 찌그러짐이나 변형 충격으로부터 - 본체가 약간만 비틀려도 커플링이 짝을 이루는 피팅에 올바르게 장착되지 않을 수 있습니다.
• 표면을 검사해 보세요 부식, 구멍 또는 심한 산화 . 알루미늄 커플링에 흰색 분말 침전물(산화알루미늄)이 있으면 습기 침투와 표면 저하가 가속화되었음을 나타냅니다. 황동 커플링의 움푹 들어간 부분에 있는 녹색 녹청은 탈아연화 위험을 나타냅니다.
• 본체가 있는지 확인 눈에 보이는 용접 수리, 패치 또는 무단 수정 없음 — 이는 즉각적인 거부 사유가 됩니다.

잠금 러그와 톱니 검사

• 모두 검사 러그, 이어 또는 캠 톱니 잠금 치핑, 둥글게 또는 균열용. 마모된 러그 프로파일은 압력 하에서 우발적인 분리의 주요 원인 중 하나입니다.
• Storz 유형 인터페이스에서는 다음을 확인하십시오. 반원형 잠금 러그는 대칭이며 변형되지 않습니다. . 비대칭 마모는 커플링이 반복적으로 비스듬히 연결되어 한쪽 러그에 고르지 않은 하중이 발생했음을 나타냅니다.
• 자동 잠금식 독일형 어댑터의 경우 잠금 스프링 또는 클립 장치가 있고 손상되지 않았으며 올바르게 장착되어 있습니다. . 스프링이 없거나 구부러지면 자동 잠금 기능이 작동하지 않습니다.

씰링 개스킷 검사

• 접근 가능한 경우 개스킷을 제거하고 점검하십시오. 압축 영구 변형(영구 편평화), 균열, 경화, 팽창 또는 압출 손상 .
• 아래로 압축된 가스켓 원래 두께의 70% 더 이상 충분한 밀봉력을 생성하지 않으므로 수명이 다한 것으로 간주하고 교체해야 합니다.
• 가스켓을 확인하세요. 홈에 완전하고 고르게 안착됩니다. 좌석 채널에서 뒤틀리거나 겹쳐지거나 누락된 부분이 없습니다.
• 개스킷 재료가 운반되는 유체와 호환되는지 확인하십시오. EPDM 개스킷은 물 ​​및 소방 분야의 표준입니다. 석유 기반 유체에는 NBR(니트릴) 개스킷이 필요합니다.

기능 테스트: 참여, 회전 및 해제

육안 검사 후 적절한 상대 피팅과 결합하여 커플링의 기계적 기능을 테스트합니다. 이 테스트는 압력이 가해지기 전에 커플링이 두 개의 피팅을 함께 연결하고 고정하는 주요 작업을 수행하는지 확인합니다.

1. 테스트 참여 — 손으로 어댑터를 짝이 맞는 피팅에 연결합니다. 연결이 이루어져야 합니다 무리한 힘을 가하지 않고 부드럽게 . 저항, 결합 또는 커플링을 강제로 결합해야 하는 경우 정렬 불량, 변형 또는 치수 부적합을 나타냅니다.
2. 테스트 잠금 — 결합 후 잠금을 해제하지 않고 두 부분을 축 방향으로 당겨 분리해 보십시오. 올바르게 작동하는 커플링에서, 축 분리가 불가능해야 함 잠금 장치가 작동하는 동안. 손으로 당기는 힘 하에서 1~2mm 이상의 축방향 유격은 잠금 형상이 마모되었거나 손상되었음을 나타냅니다.
3. 테스트 회전(Storz 유형) — Storz 유형 커플링은 전체 잠금 아크를 통해 회전해야 합니다(일반적으로 30° ~ 40° ) 달라붙거나 갈리거나 과도한 토크가 필요하지 않습니다. 뻣뻣하거나 거친 회전은 오염, 부식 또는 손상된 러그 표면을 나타냅니다.
4. 테스트 릴리스 — 커플링을 풀고 깨끗하게 풀리는지 확인합니다. 풀기 위해 과도한 힘이 필요하거나 부분적으로 달라붙는 커플링에는 변형된 러그나 부풀어 오른 개스킷이 있어 간섭을 일으킬 수 있습니다.
5. 좌석 간격 확인 — 완전히 결합되면 두 커플링 면 사이의 인터페이스를 검사합니다. 있어야 한다 원주 주위에 눈에 띄는 틈이 없습니다. . 고르지 않거나 부분적으로 열린 면 틈은 개스킷이나 밀봉 면이 완전히 접촉되지 않았음을 의미하며, 이로 인해 압력이 가해지면 누출이 발생합니다.

누출 없는 성능을 확인하기 위한 압력 테스트

육안 및 기능 검사를 통과한 커플링은 소방, 유압 전달 또는 가압 공정 라인과 같은 중요한 응용 분야에 다시 사용되기 전에 압력 테스트를 거쳐야 합니다. 압력 테스트는 작동 조건에서 씰이 손상되지 않았는지 확인하는 유일한 최종 방법입니다.

수압 테스트 절차

• 적절한 블랭킹 캡이나 테스트 벤치 매니폴드를 사용하여 어댑터 커플링을 폐쇄형 테스트 어셈블리에 연결합니다.
• 어셈블리를 물로 완전히 채우고 모든 공기를 제거한 다음 가압합니다. 커플링 정격 사용 압력의 1.5배 — 표준 소방 호스 커플링의 경우 일반적으로 15~25bar입니다.
• 최소한의 테스트 압력을 유지하십시오. 60초 모든 인터페이스, 커플링 본체 및 개스킷 영역에 누출, 물방울 또는 게이지의 압력 강하가 있는지 검사하십시오.
• 압력 강하 또는 눈에 보이는 습기 커플링 표면이나 본체의 결함은 테스트 실패로 간주됩니다. 커플링을 분해하고 결함을 확인한 후 구성품을 새 개스킷으로 수리하거나 완전히 교체해야 합니다.

일반적인 오류 유형 및 가능한 원인

검사 간격 및 유지 관리 모범 사례

정기적이고 예정된 검사는 장애가 발생한 후 사후적으로 결함을 찾는 것보다 훨씬 더 효과적입니다. 권장되는 검사 빈도는 애플리케이션 및 환경에 따라 다릅니다.

• 매 사용 후 — 소방 또는 비상 대응 분야에서는 각 배치 후 모든 어댑터 커플링을 육안으로 검사합니다. 장비를 준비 상태로 되돌리기 전에 충격 손상, 개스킷 상태 및 러그 마모를 확인하십시오.
• 6개월마다 — 대기 재고의 모든 어댑터 커플링에 대해 전체 시각적, 기능적 및 압력 테스트를 수행합니다. DIN 14811(독일 소방용 커플링)과 같은 표준에서는 최소한 2년에 한 번 테스트할 것을 권장합니다.
• 충격이나 낙하 사고가 발생한 후 — 눈에 띄는 손상이 없더라도 단단한 표면에 떨어뜨렸거나 장비에 부딪힌 어댑터 커플링을 항상 검사하십시오. 주조 합금의 숨겨진 균열은 외부에서는 보이지 않을 수 있지만 압력을 가하면 파손됩니다.
• 연간 개스킷 교체 — 사용량이 많거나 옥외에 보관된 응용 분야에서는 겉보기 상태에 관계없이 고정된 연간 일정에 따라 개스킷을 교체하십시오. 개스킷 재료(특히 EPDM 및 NBR)는 사용하지 않을 때에도 UV 노출, 오존 및 열 순환을 통해 성능이 저하됩니다.

청소 후 러그 표면과 개스킷에 호환되는 윤활제(EPDM 개스킷용 실리콘 그리스, 바셀린은 고무 개스킷을 저하시키므로 권장되지 않음)로 가볍게 윤활하십시오. 검사 간 서비스 수명을 최대화하려면 UV 노출 및 화학 증기로부터 멀리 떨어진 건조한 장소에 어댑터 커플링을 보관하십시오.

수리보다는 교체가 필요한 경우 어댑터 커플링

모든 결함이 수리 가능한 것은 아닙니다. 일부 조건에서는 비용 고려 사항에 관계없이 서비스를 즉시 중단하고 어댑터 커플링을 완전히 교체해야 합니다.

• 커플링 본체에 균열이 있는 경우 - 균열은 압력 하에서 전파되며 압력을 받는 커플링에 안전하게 용접하거나 패치할 수 없습니다.
• 경미한 마모 이상의 러그 또는 톱니 손상 — 깨지거나 파손되었거나 심하게 둥근 러그 형상은 복원할 수 없으며 신뢰할 수 없는 잠금이 발생합니다.
• 부식으로 인해 차체 벽 두께 감소 — 구멍이 다음보다 많이 침투한 경우 공칭 벽 두께의 20% , 압력 하에서 구조적 완전성을 보장할 수 없습니다.
• 가스켓 교체 후 압력 유지 실패 - 올바르게 장착된 새 개스킷을 설치한 후에도 커플링에서 계속 누출이 발생하면 본체의 밀봉면이 손상되었을 수 있으므로 커플링 본체를 교체해야 합니다.
• 알 수 없는 서비스 이력 또는 서비스 수명 이후의 연식 — 추적 가능한 검사 기록이 없는 어댑터 커플링 또는 제조업체의 권장 서비스 수명(일반적으로 10~15년 알루미늄 소방 커플링의 경우), 외관상 상태에 관계없이 압력 서비스를 중단해야 합니다.
