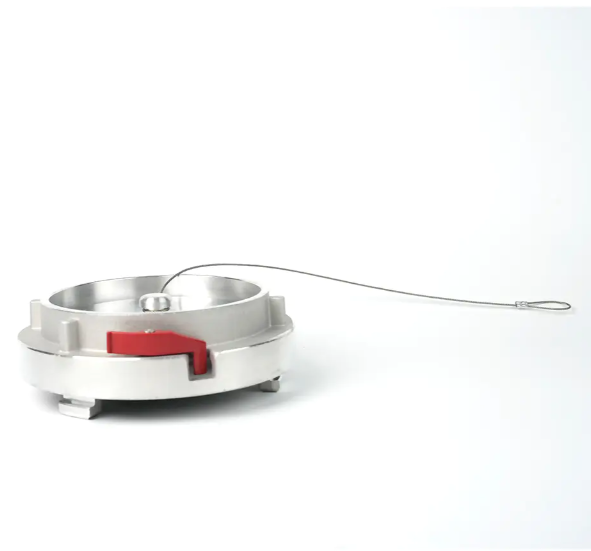

Storz 잠금 블랭크 캡이란 무엇입니까?

에이 Storz 잠금 블랭크 캡 Storz 호환 파이프, 밸브 및 호스의 배출 또는 흡입 끝부분을 밀봉하도록 설계된 특수 산업용 압력 피팅입니다. 표준 Storz 캡과 달리 "잠금" 변형에는 고주파 진동, 호스 토크 또는 갑작스러운 압력 서지로 인해 커플링이 우발적으로 분리되는 것을 방지하는 기계식 래치 또는 안전 잠금 메커니즘(종종 스프링 장착 핀 또는 트위스트 잠금 슬라이더)이 통합되어 있습니다. 이는 유체 공급 시스템의 주요 안전 장벽 역할을 하여 엄격한 작동 조건에서 사용하지 않는 포트가 기밀 및 방수 상태를 유지하도록 보장합니다.

Storz 커플링의 기본 설계는 "섹스리스"입니다. 즉, 연결의 양쪽 끝이 동일하다는 의미입니다. 이렇게 하면 수나사산과 암나사산을 일치시킬 필요가 없어 긴급 상황에서 배포 속도가 크게 향상됩니다. 블랭크 캡은 이 시스템의 "터미널" 지점 역할을 효과적으로 수행합니다. 잠금 장치가 작동되면 수동 개입 없이는 캡을 회전하거나 제거할 수 없습니다. 보안의 필수 계층 공공 인프라 및 고압 산업 환경에서.

핵심 설계 및 기계 구성 요소

의 효능을 이해하려면 Storz 잠금 블랭크 캡 , 구조적 해부학을 조사해야합니다. 캡은 일반적으로 고강도 재료로 단조 또는 주조되며 밀봉을 유지하기 위해 함께 작동하는 몇 가지 중요한 구성 요소로 구성됩니다.

러그 시스템

"러그"는 Storz 연결을 정의하는 연동 후크입니다. 블랭크 캡에서 이러한 러그는 정밀 가공되어 수용 커플링의 홈으로 미끄러져 들어갑니다. 러그 사이의 거리(러그 사이의 거리) KA 거리 또는 러그 거리 - 기본 크기 측정 기준입니다. 예를 들어, 65mm Storz 캡은 해당 밸브에 맞게 KA 거리(보통 81mm)가 일치해야 합니다.

잠금 메커니즘

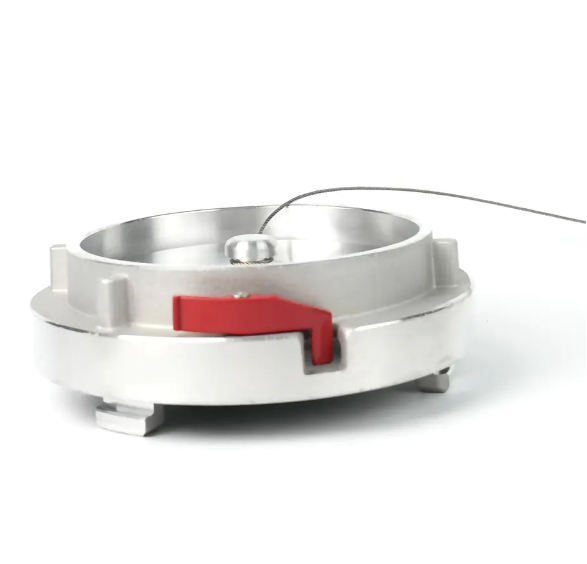

"잠금" 기능은 이 캡을 표준 버전과 구별하는 것입니다. 일반적으로 다음으로 구성됩니다. 스프링 작동식 금속 래치 바깥쪽 가장자리에 위치. 캡을 잠금 위치로 비틀면(일반적으로 90도 회전) 걸쇠가 수용 커플링의 노치에 끼워집니다. 이는 역회전을 방지합니다. 움직이는 화재 장비나 중공업 펌프 근처와 같이 진동이 심한 환경에서 이 잠금 장치는 시간이 지남에 따라 캡이 진동으로 헐거워지는 것을 방지합니다.

씰링 개스킷

캡 앞면 안쪽에는 튼튼한 개스킷이 들어있습니다. 용도에 따라 이 개스킷은 다양한 엘라스토머로 만들어집니다.

• 니트릴(NBR): 뛰어난 내마모성을 제공하는 물 및 오일 응용 분야의 표준입니다.
• 비톤(FKM): 고온이나 화학물질이 많은 환경에 사용됩니다.
• EPDM: UV 및 오존 분해에 대한 저항성으로 인해 실외 사용에 선호됩니다.

기술 사양 및 크기 표준

Storz 잠금 블랭크 캡s 호환성을 보장하기 위해 엄격한 국제 표준에 따라 제조됩니다. 따르는 가장 일반적인 표준은 다음과 같습니다. DIN(독일 표준화 연구소) 다양한 유럽 화재 안전 규정. 크기 조정의 정확성은 매우 중요합니다. KA 거리가 몇 밀리미터만이라도 불일치하면 캡이 쓸모 없게 됩니다.

현대 인프라의 중요한 애플리케이션

잠금 블랭크 캡의 사용은 유체 봉쇄 실패로 인해 치명적인 재산 피해나 환경 위험이 발생할 수 있는 여러 부문에서 의무적으로 사용됩니다.

소방 및 스탠드파이프 시스템

소방서는 건물 외부의 소방서 연결부(FDC)를 보호하기 위해 이 캡을 사용합니다. 잠금 캡이 없으면 파편, 둥지를 틀고 있는 곤충 또는 파괴자가 수로를 막을 수 있습니다. 화재가 발생하면 소방관은 흡입구가 깨끗하다는 것을 신뢰할 수 있어야 합니다. 는 잠금 메커니즘으로 캡이 제자리에 고정됩니다. 표준 캡이 훼손될 수 있는 교통량이 많은 도시 환경에도 불구하고.

벌크 분말 및 입상 운송

분말(예: 시멘트, 밀가루 또는 플라스틱 펠릿)의 공압 이송에서 Storz 피팅은 어디에나 있습니다. 운송 중 차량의 진동으로 인해 잠금 방지 장치가 느슨해질 수 있습니다. 잠금식 블랭크 캡은 작업자에게 재정적 손실과 호흡기 위험을 초래할 수 있는 건화물의 우발적인 방출을 방지합니다.

폐수 및 흡입 관리

진공 트럭 및 하수 처리장에서는 Storz 블랭크 캡을 사용하여 흡입구를 밀봉합니다. 이러한 시스템은 종종 부압 하에서 작동하기 때문에 개스킷 씰의 무결성 펌프 캐비테이션을 방지하는 것이 가장 중요합니다. 잠금 핀은 캡이 완벽하게 중앙에 위치하고 씰에 대해 압축되어 진공을 유지하도록 보장합니다.

재료 과학 및 내구성 요소

A를 위한 재료의 선택 Storz 잠금 블랭크 캡 거주할 환경에 따라 결정됩니다. 잘못된 합금을 사용하면 갈바니 부식이 발생하거나 압력이 가해지면 기계적 고장이 발생할 수 있습니다.

1. 단조 알루미늄: 이것은 가장 일반적인 재료입니다. 단조는 주조에 비해 우수한 입자 구조를 제공하므로 캡이 견딜 수 있습니다. 최대 16 Bar(232 PSI)의 작동 압력 깨지지 않고. 대부분은 산화를 방지하기 위해 경질 아노다이징 처리되어 있습니다.
2. 스테인레스 스틸(316 등급): 해양 환경이나 화학 처리 공장에 필수적입니다. 스테인레스 스틸 Storz 캡은 염수 부식에 강하며 공격적인 세척제가 존재하는 "산성 서비스" 구성에 자주 사용됩니다.
3. 황동/건메탈: "비점화성" 금속이므로 지하 광산이나 폭발성 대기(ATEX 구역)에서 선호됩니다. 황동 캡을 떨어뜨리거나 충격을 가해도 가연성 가스를 발화시킬 수 있는 스파크가 발생할 가능성은 거의 없습니다.

설치 및 유지 관리 프로토콜

Storz 잠금 블랭크 캡이 제대로 기능을 수행하도록 하려면 적절한 설치와 반복적인 유지 관리가 필요합니다. 부적절하게 장착된 캡은 고압에서 발사체 위험이 있습니다.

설치 단계

1. 개스킷에 균열, 모래 또는 평평한 부분이 있는지 검사하십시오. 2. 빈 캡의 돌기를 고정 커플링의 슬롯에 맞춥니다. 3. 캡을 단단히 누르고 시계 방향으로 돌립니다. 4. 회전을 계속합니다. 잠금 핀이 "딸깍" 소리를 냅니다. 또는 잠금 슬라이더가 맞물립니다. 5. "풀백" 테스트를 수행하여 릴리스 캐치를 누르지 않으면 캡이 반대 방향으로 회전할 수 없는지 확인합니다.

유지보수 체크리스트

• 월간 검사: 연결이 끊어졌을 때 캡이 분실되는 것을 방지하는 보안 체인이 있는지 확인하십시오.
• 윤활: 경수로 인한 미네랄 축적으로 인한 "고착"을 방지하려면 잠금 핀과 러그 표면에 식품 등급 실리콘 스프레이를 사용하십시오.
• 개스킷 교체: 개스킷은 매일 교체해야 합니다. 2~5년 , 또는 경화 징후가 나타나면 즉시(압축 영구 변형).

보안 체인의 역할

대부분의 Storz 잠금 블랭크 캡에는 견고한 아연 도금 또는 스테인리스 스틸 체인이 장착되어 있습니다. 이는 단순한 편의 기능이 아닙니다. 이는 안전 및 운영상의 필요성입니다. 지방자치단체 소방에서 체인이 없으면 캡을 잘못 놓거나 도난당하는 경우가 많아 소화전이나 스탠드파이프가 막힐 위험이 있습니다. 체인은 일반적으로 길이 300mm~500mm 견고한 링을 통해 밸브 또는 파이프의 본체에 고정됩니다. 이렇게 하면 잠금 캡을 사용 후 즉시 다시 밀봉할 수 있습니다.

혜택 요약

요약하면, Storz 잠금 블랭크 캡 Storz 빠른 연결 표준을 활용하는 모든 시스템에 중요한 구성 요소입니다. 주요 이점은 다음과 같습니다.

• 진동 저항: 기계적 잠금 장치는 스트레스가 심한 환경에서 우발적인 분리를 방지합니다.
• 누출 방지: 고압축 개스킷은 최대 16Bar의 압력에서 누출 없음을 보장합니다.
• 운영 효율성: 성별이 없는 디자인으로 실 방향에 대한 걱정 없이 신속한 연결/분리가 가능합니다.
• 내구성: 에이vailable in various alloys to combat corrosion, wear, and mechanical impact.

도시의 화재 예방 인프라를 보호하든, 진공 탱크를 밀봉하든, 빈 캡 잠금 안전하고 안정적인 유체 터미네이션의 표준으로 남아 있습니다.
