Storz 커플링을 어떻게 연결하나요?

그만큼 Storz 커플링 Kamm 잠금 장치 또는 소방용 커플링이라고도 알려진 는 소방, 산업 및 농업 분야에서 널리 사용되는 수도관 또는 호스용 빠른 연결 장치입니다. 작동 용이성, 빠른 연결 및 안정적인 밀봉으로 인해 Storz 커플링은 유체 전달 시스템의 신속한 배치가 필요한 응용 분야에서 중요한 역할을 합니다.

Storz 커플 링 작동 방식

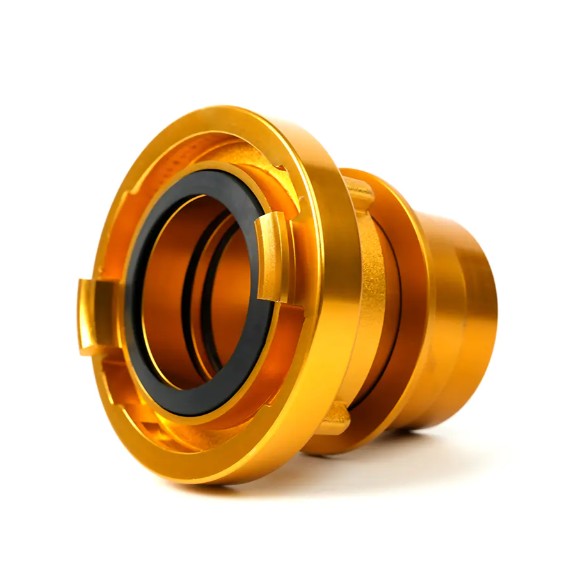

그만큼 Storz 커플링 디자인은 러그형 커플링이라고도 알려진 대칭 "클로" 구조를 기반으로 합니다. 즉, 수형 커넥터와 암형 커넥터를 구분하지 않고 두 개의 동일한 커플링을 연결할 수 있어 현장 작업이 크게 단순화됩니다. 커플링은 회전으로 잠기며 내부 씰(개스킷)이 유체 기밀 씰을 보장합니다.

Storz 커플링 연결에 대한 단계별 가이드

준비(검사)

• 먼저, 연결할 두 Storz 커플링의 크기(예: 나사식 호스 커넥터)와 공칭 직경(예: DN50, DN75)이 일치하는지 확인하세요.


• 커넥터 끝부분이 깨끗하고 모래나 기타 이물질이 없는지 확인하십시오.


• 주요 단계: 각 커넥터의 씰(개스킷/링)이 손상되지 않고 올바르게 설치되었는지 확인합니다. 씰은 우수한 방수 씰을 위해 필수적입니다.



커플링 정렬

두 Storz 커플링의 클로(러그)를 정렬합니다. 대칭형 디자인으로 인해 가볍게 밀어주기만 하면 됩니다.

삽입 및 조이기(잠금)

• 끝이 닿을 때까지 두 커넥터를 함께 밀어 넣습니다.


• 그만큼n, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• 일반적으로 잠금 각도는 약 90~120도입니다. 일부 대구경 또는 고압 응용 분야에서는 회전을 지원하고 견고한 연결을 보장하기 위해 특수 렌치가 필요할 수 있습니다.



최종 확인(연결 확인)

• 두 커플링을 가볍게 당겨서 분리되지 않는지 확인하세요.


• 적절하게 연결된 Storz 커플링은 손으로 쉽게 분리하거나 돌릴 수 없습니다. 이렇게 하면 유체(예: 물 또는 소방용 폼)가 고압 하에서 이송될 때 커플링이 느슨해지지 않습니다.



안정적인 연결 보장과 관련된 요소

올바른 절차를 따르는 것 외에도 신뢰할 수 있는 서비스를 보장하기 위해 Storz 커플링 연결하는 경우 다음 사항에도 주의해야 합니다.

• 개스킷/O-링: 올바른 재질과 크기의 씰을 사용하십시오. 씰의 품질 저하, 손상 또는 누락이 누출의 주요 원인입니다.


• 재질 옵션: Storz 커플링은 알루미늄 합금, 황동 또는 스테인리스강으로 제공됩니다. 내부식성 및 내압성 재료를 선택하면 커플링 수명과 연결 신뢰성을 연장하는 데 도움이 됩니다.


• 유지 관리: Storz 커플링, 특히 호스 끝 피팅을 정기적으로 검사하고 청소하여 이물질이 잠금 및 밀봉 효과에 영향을 미치지 않도록 하십시오.



고유한 빠른 연결 메커니즘을 갖춘 Storz 커플링은 유체 전달을 위한 효율적이고 안정적인 솔루션을 제공합니다. 이러한 간단한 단계를 따르면 매번 안전하고 누출 없는 연결이 보장되어 소방 및 산업 응용 분야의 중요한 프로세스를 보호할 수 있습니다.
