VIC 커플링은 설치가 쉽나요?

현대 배관 엔지니어링에서 VIC 커플링(Vicley Grooved Connector)은 탁월한 설치 효율성과 안정적인 밀봉 성능으로 인해 화재 방지, HVAC 및 산업용 배관 네트워크에서 선호되는 선택이 되었습니다. 전통적인 용접이나 플랜지 연결에 비해 VIC 커플링의 설치 과정은 실제로 매우 간단하고 빠릅니다. 기계적 홈이 있는 설계로 인해 설치자는 열간 작업을 수행할 필요가 없습니다. 기본 하드웨어 도구만 사용하여 연결을 완료할 수 있습니다. 엔지니어링 데이터에 따르면 그루브 피팅을 사용하면 기존 용접 방법에 비해 작업 시간을 약 50%~70% 단축할 수 있어 마감 기한이 촉박한 프로젝트에서 경쟁력이 매우 높습니다.

구조설계는 어떻게 하는가? VIC 커플링 설치 과정을 단순화 하시겠습니까?

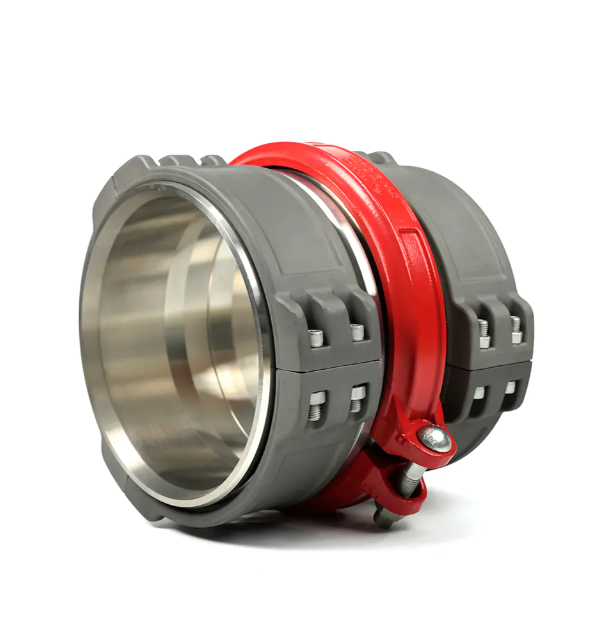

VIC 커플링은 현장 작업을 단순화하도록 설계되었습니다. 핵심 구성 요소에는 한 쌍의 금속 하우징, C형 고무 밀봉 링 및 두 세트의 고강도 볼트 어셈블리가 포함됩니다.

복잡한 전처리가 필요하지 않습니다. VIC 커플링을 설치하기 전에 파이프 끝 부분에 표준 깊이 홈만 가공하면 됩니다. 이 물리적 연결 방법은 용접에 필요한 번거로운 베벨링, 예열 및 용접 후 검사 단계를 제거합니다.

자동 정렬 기능: 커넥터의 금속 하우징은 조이는 동안 파이프 끝의 홈에 자동으로 끼워져 하우징의 원주 압력을 통해 자동 파이프 정렬이 보장됩니다. 이는 조명이 어둡거나 제한된 공간에서도 일반 기술자가 정확하게 설치를 완료할 수 있음을 의미합니다.

기계적 연결방식과 용접방식의 설치속도 비교

VIC 커플링의 설치 용이성을 시각적으로 보여주기 위해 배관 설치 산업의 평균 시간 표준을 참조할 수 있습니다.

설치 시간의 예: DN100(4인치) 직경의 강관 연결의 경우 숙련된 용접공이 용접을 완료하는 데 일반적으로 30~45분이 필요합니다(준비 및 냉각 시간 포함). 설치 VIC 커플링 씰링 링 장착부터 볼트 조임까지 시스템은 단 3~5분 밖에 걸리지 않습니다.

도구 의존성: 용접에는 대형 용접 기계, 가스 실린더 및 특수 내화 차폐 재료가 ​​필요합니다. VIC 커플링을 설치하려면 수동 또는 전기 토크 렌치만 필요합니다. 이러한 휴대성은 특히 대형 장비에 대한 접근이 불가능한 건설 우물이나 고도가 높은 작업 플랫폼에서 유리합니다.

설치 중 주요 단계 및 기술 세부 사항

VIC 커플링은 설치가 쉽지만 장기간에 걸쳐 시스템에 누출이 없는 상태를 유지하려면 표준화된 작동 절차를 따르는 것이 중요합니다.

밀봉 윤활: 이는 가장 간과되기 쉽지만 가장 건설적인 단계입니다. 고무 링을 삽입하기 전에 밀봉 립에 특수 윤활제를 발라야 합니다. 이는 설치 중 밀봉 링의 주름을 방지할 뿐만 아니라 마찰을 줄여 하우징이 올바르게 장착되도록 합니다.

볼트 조임 표준: VIC 커플링을 설치할 때 금속 하우징이 금속 간 접촉을 달성할 때까지 양쪽의 볼트를 교대로 조입니다.

육안 검사: 설치 후 품질 검사관은 용접에 필요한 초음파 또는 방사선 검사 없이 커넥터 하우징의 틈이 닫혀 있는지 육안으로 검사하여 설치 품질을 간단히 확인할 수 있습니다.

복잡한 건설 환경에서 VIC 커플링의 유연성

빠른 설치 속도 외에도 VIC 커플링은 복잡한 현장 조건에 대한 탁월한 적응성을 보여줍니다.

각도 편차 공차: 유연한 VIC 커플링은 파이프 연결에서 특정 편향 각도(일반적으로 1°~3°)를 허용합니다. 이는 기초 침하 또는 비선형 파이프 레이아웃을 처리할 때 2차 조정의 어려움을 크게 줄여줍니다.

전천후 공사 : 용접 작업은 기상 조건의 영향을 크게 받아 비, 눈, 강풍 등에는 공사가 불가능합니다. VIC Coupling은 냉간 연결 방식으로 주변 습도, 온도의 제한을 받지 않으며 -30°C 등 극한의 환경에서도 정상적인 설치 진행을 유지합니다.
